ExDactyl鍵盤測試報告

前面有較多的廢話,可略過直接看後面報告。

當您看到這篇文章時,已經是我再次重打,不小心將草稿刪除到,然後Blogger就很自動的存檔了,欲哭無淚。

本報告用ExDactyl打的,打了兩次,用的越來越順了!

一、前言

因人長期在墨西哥工作,這次有機會申請留停回來處理私事,順便返鄉投票,結果又遇到武漢肺炎,把返回墨西哥的班機給延後到了,不過事情總是一體兩面,有壞事也會有好事,也因為這樣的延期,讓我有機會拿到ExDactyl鍵盤進行測試,由於本身是Kinesis Advantage的使用者,因此這篇會以此為對照,提供相關意見。不過由於該鍵盤目前在墨西哥,因此沒辦法兩個鍵盤合併對照,我會以Kinesis網站上的照片截圖說明。

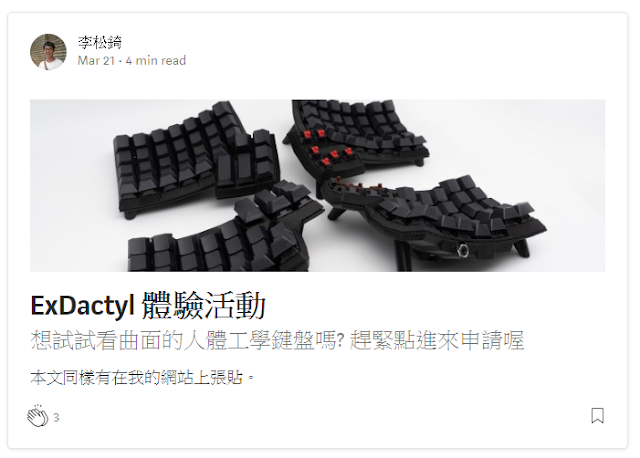

另外也感謝李松錡先生的文章,讓我對這領域有更深一層的認識,對自製鍵盤有興趣的,也可以去Follow他的Medium喔!

二、關於碗型圓弧分離式鍵盤

這種外型的鍵盤,對我有莫名的吸引力,由於從國中就開始玩386,因此鍵鼠是天天使用的,也因此很早就有RSI的症狀,滑鼠的部分已改用軌跡球,而鍵盤的部分,早期用了幾把人體工學鍵盤,但都還是平面的,還沒有圓弧狀的外型,後來發現有這種類型的鍵盤,無止境的研究下去了,除了常見的Kinesis Advantage外,還從 Geekhack.org 與 Deskthority.net 上看到許多神奇的自製鍵盤,從此眼界大開,對這類型的鍵盤有更多的認識。

而之後,募資平台盛行,我於2014年時於Kickstarter發現了King's Assembly鍵盤,該鍵盤結合了鍵盤、滑鼠與搖桿,十分特別,當時該鍵盤已完成募資,因此我透過該公司的網站預購了一組,價格較高,但後來該鍵盤一直做不出來,發起人也被支持者質疑挪用款項做其他的事情,還好之前就跟對方討回了款項,目前該項目的留言區還一堆人等著他退款,雖然發起人多次澄清鍵盤製作還在進行中,但幾乎是沒人相信了。

資料來源:Kickstarter

而在等待King's Assembly鍵盤的期間,又出現了另一個看起來很特別的鍵盤,KeyMouse,也是結合了鍵盤與滑鼠,當時由於已訂購King's Assembly鍵盤,所以就沒有贊助此項目了,該項目也成功達標,但是可能由於成本過高,導致發起人後來退款,另外成立網站,繼續研發後於自已的網站進行銷售,但價格實在很高。後來又推出拇指軌跡球的版本,不過我希望能夠有機會出食指、中指軌跡球的版本,於他的討論區跟其他人提出,看是否可以試著以Trackhand為藍圖製作鍵盤,但變動太大,所以沒有接受。
然而這公司於去年底突然宣布不再販售鍵盤,將公司重心轉移到之前的軟體專長上,硬體的部分可能會出售給其他公司,也許未來可以在其他公司的產品,看到KeyMouse的影子。




提到TrackHand,順帶一提它的原型DataHand,這個鍵盤我沒有用過,它是靠單一手指上下左右與下壓來達成一指控制5個按鈕,奇特的輸入方式,應該有很高的學習曲線。



而後,自已也想試著建立自已的鍵盤,後來連鍵帽、鍵軸、二極體、Teensy 2.0都買了,外殼的部分也曾經想過投入3D列印,建立自已的鍵盤殼,但尚未行動。期間參考了不少外殼設計,其中也有參考過Dactyl鍵盤專案,而這次測試的ExDactyl鍵盤,也是從該項目中Fork出來的。



而後,一直沒有動工,也先買了一組Kinesis Advantage來用,買完後Advantage2才出,二代改進了功能鍵區的按鈕,改成短軸機械式,而之前都是軟墊式,手感應該差很多。買這鍵盤主要是想先體驗這類型鍵盤的優缺點,未來有機會自已設計鍵盤時,可以列入考量。


三、ExDactyl與手的放置方式

拿到ExDactyl後,發現最佳的擺放方式如下:
1、將手放置到最舒服的角度,如果有手腕軟墊則可靠著
2、把手掌攤開,調整鍵盤位置與角度,將鍵盤的三個角落分別對應到拇指、食指、小指的位置,這就是鍵盤的擺設位置。


3、把手指彎曲收回,食指放置到定位點上,如果手腕有彎曲到,則試著提高手肘高度或者軟墊高度,亦可試著降低鍵盤高度,調整到手腕與手肘平行。


錯誤的姿勢

正確的姿勢

4、如果有人體工學座椅,可以將升降扶手調整到手伸直後,能平貼到鍵盤上,此時應該聯手腕軟墊都不需要,這樣操作上應該會更靈活。

附上手指按壓的照片:

拇指區

其他四指區域

四、與Kinesis Advantage的區別

ExDactyl是參考ErgoDox的鍵盤配置設計的,而此配置與Kinesis Advantage的主要區別是,多了第一行的三顆按鈕與最後一行的一顆按鈕,但少了ESC鍵與F功能鍵區域。



而外殼上,由於Kinesis Advantage有完整的外殼,不是左右分離,打字區域內凹於外殼內,而該鍵盤上下左右按鈕配置則是食指、中指往下滑到底端的兩個按鈕,有殼的好處是,滑到底時,手指腹會些微觸碰到外殼,可以有效定位手指的位置,而ExDactyl則沒辦法,因為沒有外殼,只是單純的把按鈕拱在上面,操作上可能還需要一些時間來習慣它。

ExDactyl的按鍵立於殼上,周圍無外殼包圍

Kinesis Advantage有完整的外殼包圍

手指滑到此區時較易定位

最後一行的部分,Kinesis與ErgoDox的設計,都是使用較寬的鍵帽,Advantage的位置還有些錯位,提出這個部分,是因為ExDactyl最後兩行都是一樣的高度、位置與寬度,有時候小指判斷上會有些失誤,建議可以使用寬按鈕,或者些微調整位置,或者改成其他類型的鍵帽,該位置的按鈕大一些,小指的定位可以輕鬆一些。

Kinesis Advantageds有較寬的設計,並且錯位

ErgoDox一樣有較寬的設計

ExDactyl最後一行則長的一樣,小指不好區別



五、鍵盤按鈕配置

由於個人鍵盤的使用,是以中文輸入為主,也有開發一些程式,而中文輸入使用注音,搭配的是許氏鍵盤的排列方式 ,該鍵盤的排列,[一聲]的音也是用空白鍵打出,因此我左右兩邊都有放置空白鍵,這樣可以避免強迫一定要哪邊輸入空白鍵,而其他的按鈕,則主要依照Advantage的按鈕來配置,另外也依照自已的習慣進行了調整。



另外,要提的是,到被通知可測試ExDactyl後,我才很認真的試著使用Ergodox EZ Configurator然後才發現,原來現已有單鍵LED燈的鍵盤,這對於多層切換上還蠻讚的,如果未來該公司有出碗型弧形鍵盤配LED燈,應該會買來玩看看!



六、其他建議

TRRS線材建議改成L型的,避免凸出撞到其他物品,減少空間使用。

直線造型會翹高不易整線

L型的比較好調整線路

使用上面如果最後2行的前端按鈕按不到,可以再次調整角度與手的高度,如果還是不容易按到,則用無名指按壓也可以,力道大一些,小指也可以不用伸得太長。


如果手抬的不夠高,則最後一顆按鈕,可能用跪壓的方式比較容易按下,否則會有點用小指摳的方式來按,就看使用時的習慣了。



七、總結

這是一把跟Kinesis Advantage十分相像的鍵盤,但其按鍵數量與配置還是略有不同,主要ESC鍵與功能區缺少,就要靠複合鍵或者不同層來達成。另外左右兩個鍵盤也各多出四個按鍵,可用於換鍵層與複合鍵的功能,搭配QMK的強大能力,可以讓單一按鍵有多樣用途。

另外分離式的設計也有別於Advantage,可以於不同使用情境,調整出最佳的使用距離與角度。

鍵盤的弧度已經是很完美了,但是小指區的按鈕還是覺得有改善空間,如果有辦法再讓小指更容易辨認的話會更好。後來有試著把鍵帽打成橫的,有些高低差,有比較好區分了。

以下是許願清單:
  • 希望能加入單鍵LED燈,或者看有無其他的指引方式,讓USER知道目前這個按鈕是什麼功能。
  • 希望有獨立的ESC與功能鍵區,可減少按錯鍵的機會,有些程式按錯鍵會出人命的。
  • 滑鼠的部分希望未來有機會整合,看是透過軌跡球、小紅點、小觸控板或者是其他的控制器,以鍵盤的空間來看,小紅點的方式可能是最佳的,但是這零件目前似乎不好找,鍵帽的部分可能也要修改後才能用。
  • 腳架的部分,未來如果能設計成可拆卸的方式,未來可便於替換成不同高度的腳架,拆卸下來後也可以便於存放與攜帶,存放空間上可以節省些,或者設計成跟Ergodox EZ類似的可調腳架,但相對成本就會拉高許多。
