製作36鍵的小Willow鍵盤

看到許多人對小鍵盤如此著迷，原本嗤之以鼻的我，也想試著用看看，原本因為寫程式的需求，執著於需要功能鍵區域，但後來發現，似乎用層的方式來解決也不錯，尤其試用了Planck後，它的配置剛好一排12個鍵，用兩排就能達成F1~F24的需求，似乎能有效的解決這需求，隨後我也改了我的ExDactyl鍵盤的層設置，統一操作手感。

隨後研究了更少顆按鈕的鍵盤，看上了Miryoku Layout的配置設計，似乎還蠻符合我的胃口，它不是所謂的鍵盤設計，而是適用於36鍵的鍵盤配置，可以於多種韌體甚至軟體上配置，不過QMK上我嘗試照作者提供指令來進行，原本應該可以把自己的Layout，替換成Miryoku Layout，但是出現錯誤，能力不足無法排除，所以就索性把自己的default layou改成跟他類似的配置，然後再依照自己的需求調整，原本Miryoku內提供的一些額外的功能，例如左右手切換、快速切換替代英打布局..等，就無法使用了，單純拿Layout來用。

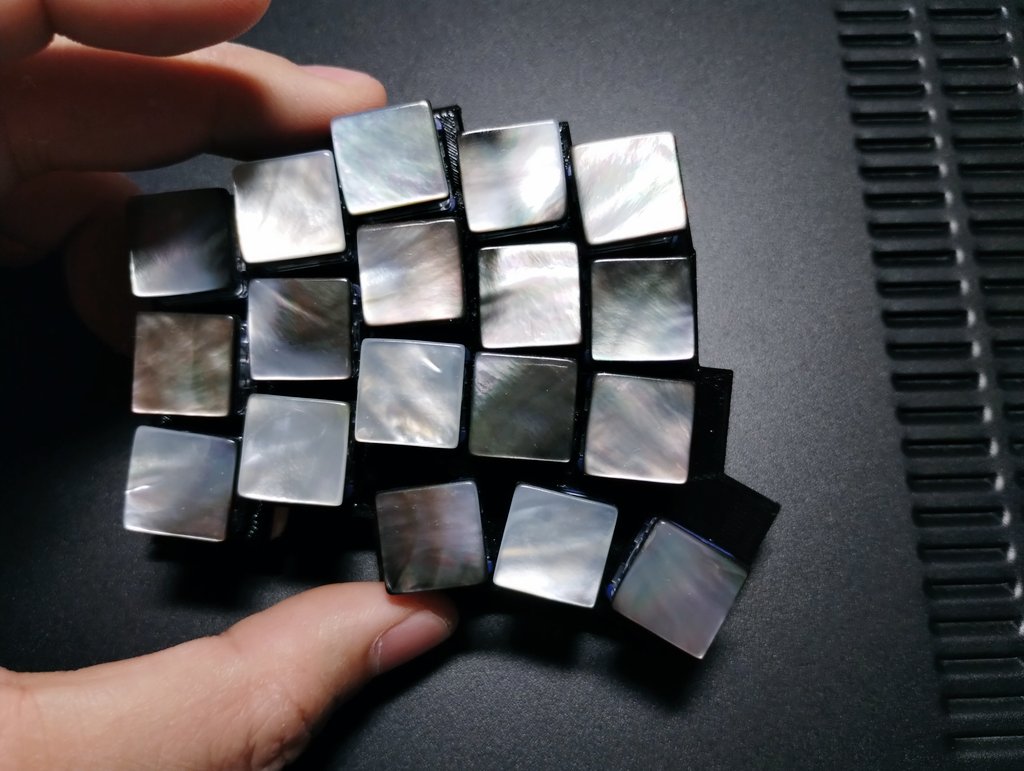

外觀的配置採用了Willow layout的核心36鍵，拇指處是自己再另外調整過的，小指處的那排，後來也有往下移動了一些，姆指也有往外一點，以便符合自己的手型。原本這片黑的測試片後來就淘汰掉了。

使用Willow layout核心的36鍵

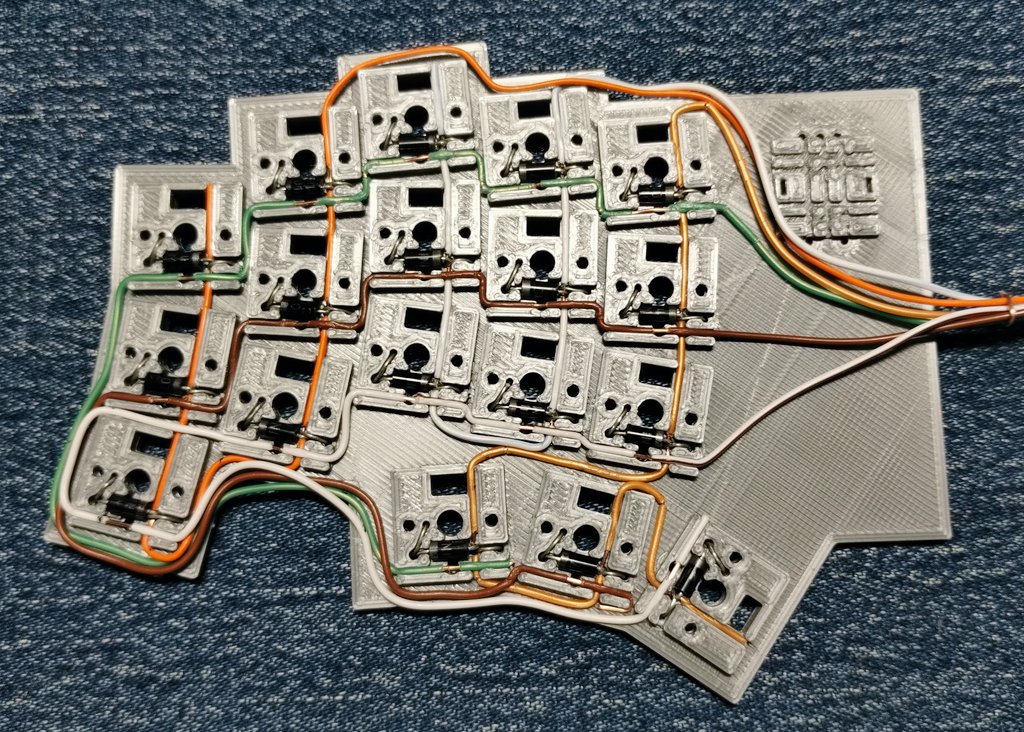

這次自製的鍵盤採用了Duplex Matrix設計，減少PIN的需求，讓左右連線的線路降到只要6PIN即可連線使用，原本還嘗試將旋轉編碼器也加上去，但是這會增加不少的拉線，PIN數會再增加4PIN，感覺效益不大，只是炫一些，可能下一版再來研究怎麼樣更好接，先讓自己能夠適應這樣的鍵盤再說。

使用Duplex Matrix減少PIN的使用


IDC座的部分，我還是用我自製的外殼，配上杜邦接頭的方式來解決，只是原本底座要直接立於鍵盤殼上，後來決定就先不要放基座上去了，直接留白，未來再用白膠黏著的方式來處理。

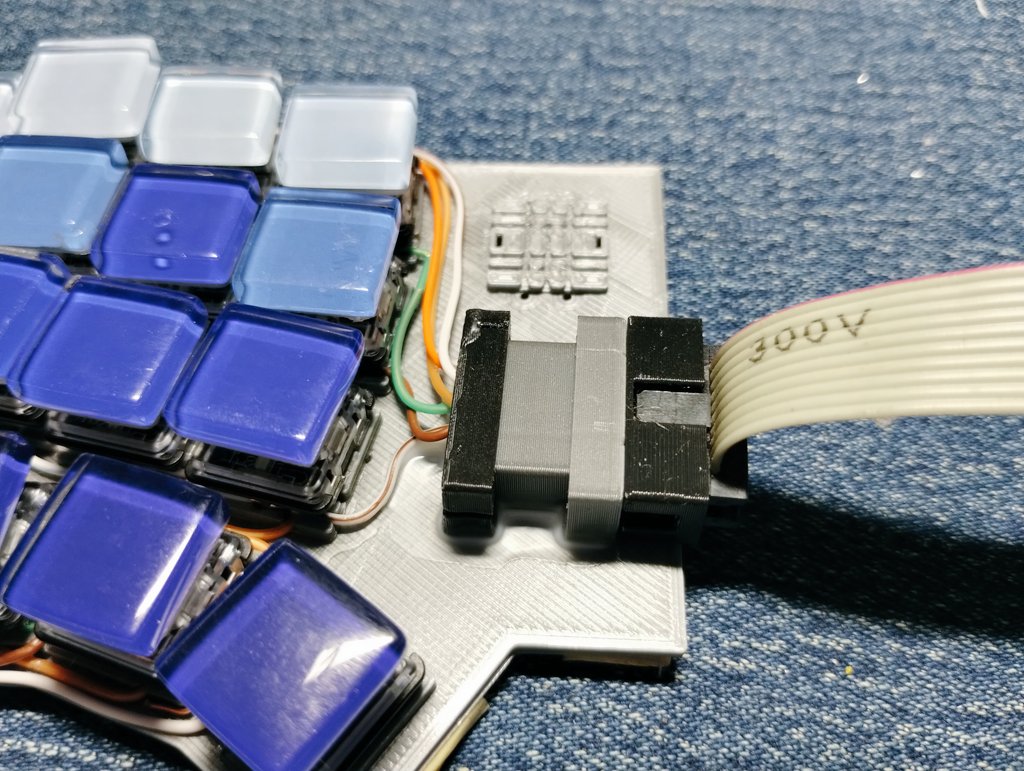

IDC尺寸部分，則是依樣用10PIN大小的外殼，只是底座的部分就不直接印出來了，直接把殼黏在底板上使用，這樣空間使用上是剛好，但缺點是未來維修上會不方便，希望短期內不會維修到。

黏好後蠻牢靠的




原本以VIA無法控制超過4層，但後來仔細研究才發現需要開啟參數再重新編譯即可控制超過4層，因為我東改西改後，層數來到了9層之多(但也才多原本1層)，如果只能重新編譯才能替換層的設定，那實在會有點麻煩，還好找到方法後，可以正常的開啟VIA然後REMAP網站來進行修改。

目前各層的設定：
這幾週使用下來，算是越來越習慣了，也漸漸的能夠瞭解到小鍵盤的魅力，但也發現了一些侷限，例如遠端遙控時，複合鍵不易觸發的問題、腦筋有時候卡住的問題..。

這次依照慣例，全部都由這把小鍵盤打字與編排文章。
